单缸圆锥破碎机简介

单缸液压圆锥破碎机采用世界前沿的破碎技术研发而唱，集机械、液压、电气、智能控制等技术于一体。破碎效率高、生产成本低、调整维修方便。外形非常的简洁紧凑，因为通过底部单缸的独特设计结构，完成了排料口直接调节、预防过铁、清腔的三个重要功能。

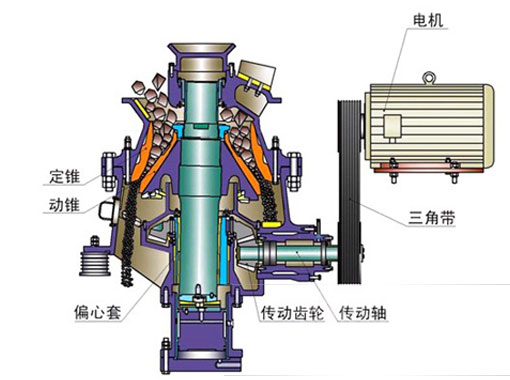

单缸圆锥破碎机工作时：电机带动破碎机的小齿轮，小齿轮带动大齿轮，大齿轮组件（大齿轮、大齿轮架、偏心钢套）带动偏心套组件（偏心缸套、偏心铜套）和主轴组件（主轴、内锥、内锥衬板）以理论垂直线为中心，在铜衬套内公转，主轴组件在偏心铜套内以主轴的中心线可以实现自转。空机运行的时候，偏心套组件“抱着”主轴组件和随大齿轮一同公转，当物料加入到破碎腔后，主轴总成（主轴、内锥）在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动，同时缓慢的旋转。物料被摆动的内锥挤压破碎。支撑套与架体连接处靠液压缸压紧，当破碎机内落入金属块等不可破碎物体时，单缸的动锥由底部液压活塞托起，起到排放口调整和过铁保护、反复起落排除堵矿的作用。

型号	腔型	进料尺寸（mm）	排料口尺寸（mm）	装机功率（kw）	处理能力（t/h）
SC100	F1	150	10	90	45-135
	F2	90	10	90	43-118
	F3	50	6	90	36-71
SC160	F1	200	13	160	69-215
	F2	115	10	160	57-184
	F3	75	8	160	63-126
SC250	F1	215	16	250	116-396
	F2	140	13	250	97-328
	F3	70	8	250	95-252
SC315	F1	275	16	315	177-662
	F2	175	16	315	162-552
	F3	85	13	315	195-401
SC560	F1	300	22	560	448-1512
	F2	195	19	560	380-1373
	F3	90	13	560	357-912
SC750	F1	370	25	750	394-2181
	F2	300	19	750	342-2020
	F3	230	16	750	267-1814
	F4	120	13	750	248-1165
	F5	85	10	750	185-1170
